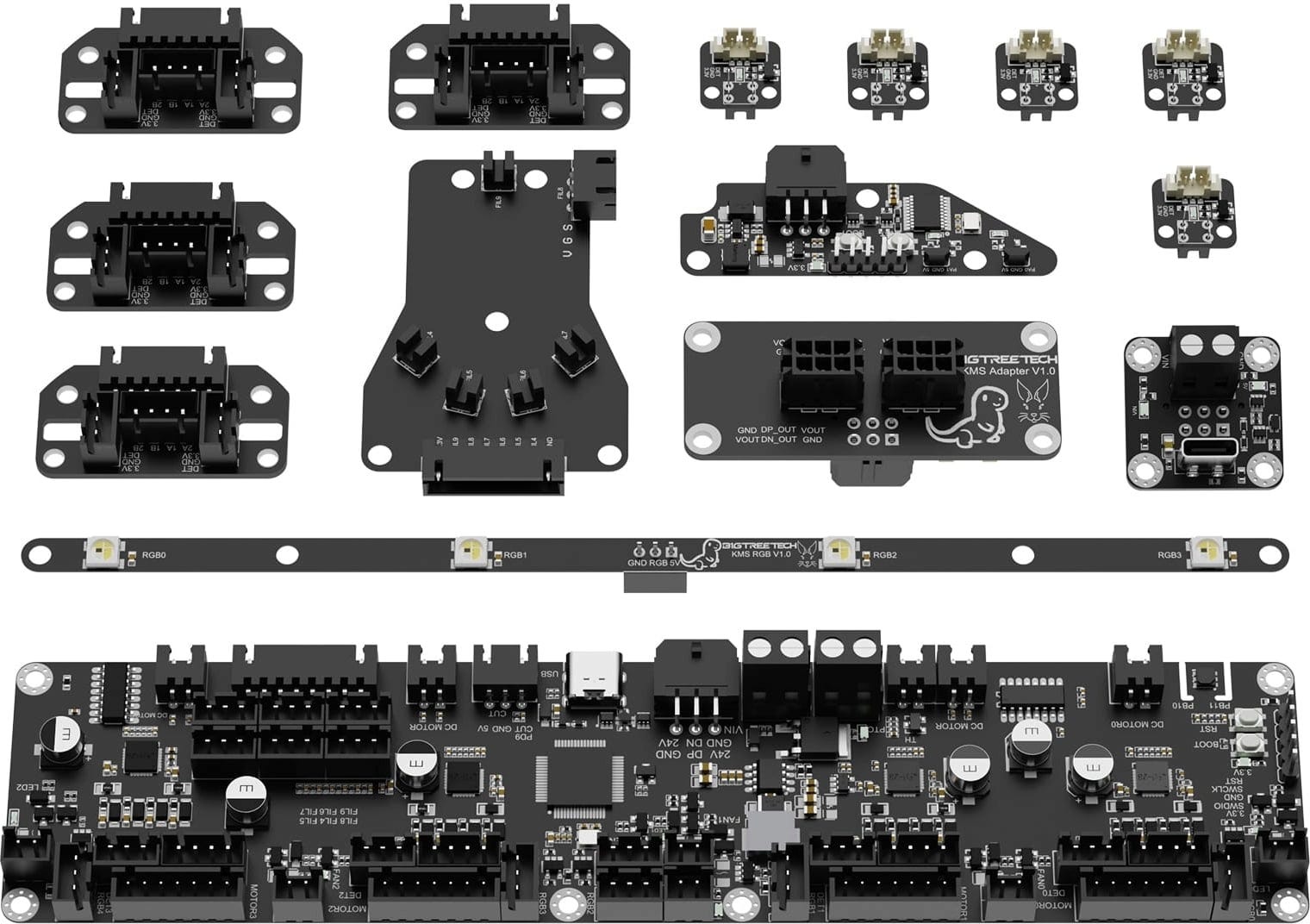

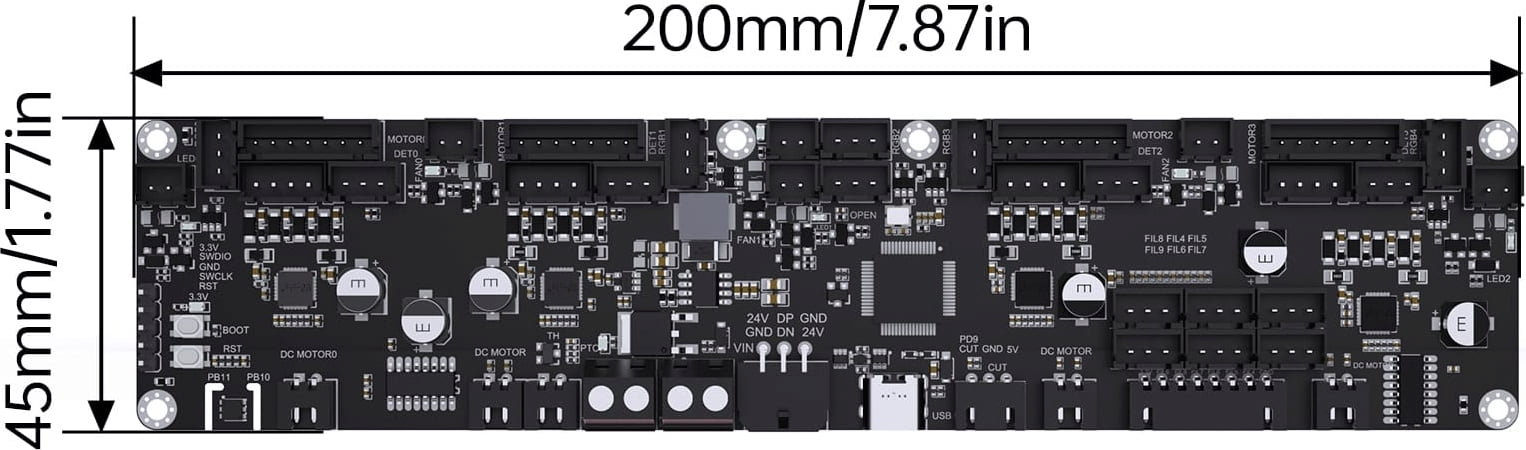

BIGTREETECH KMS PCB Kit

Det BTT KMS PCB Kit er et kraftig, modulært styringssett for flerfarge utskriftssystemer. Utviklet i samarbeid med de Open-Source-prosjektene KMS og Happy Hare, muliggjør settet en sømløs Plug-and-Play-integrering i eksisterende multimateriale-oppsett – inkludert Happy Hare V3 og Type-B systemene.

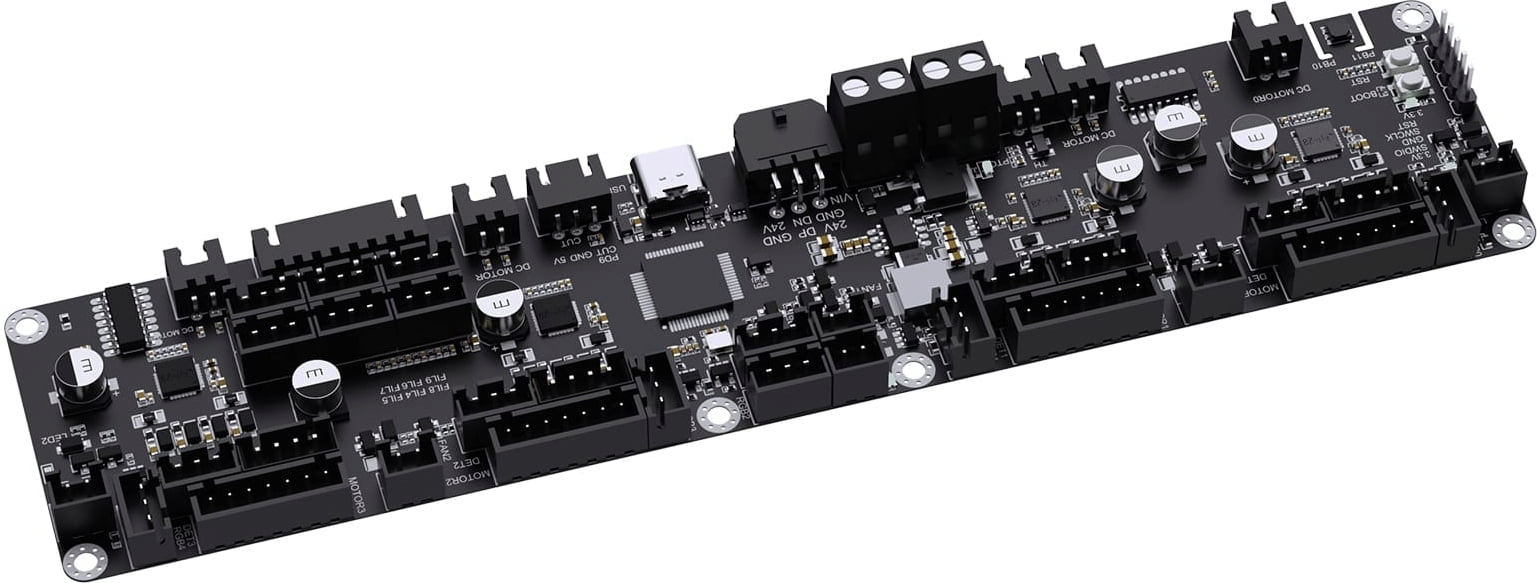

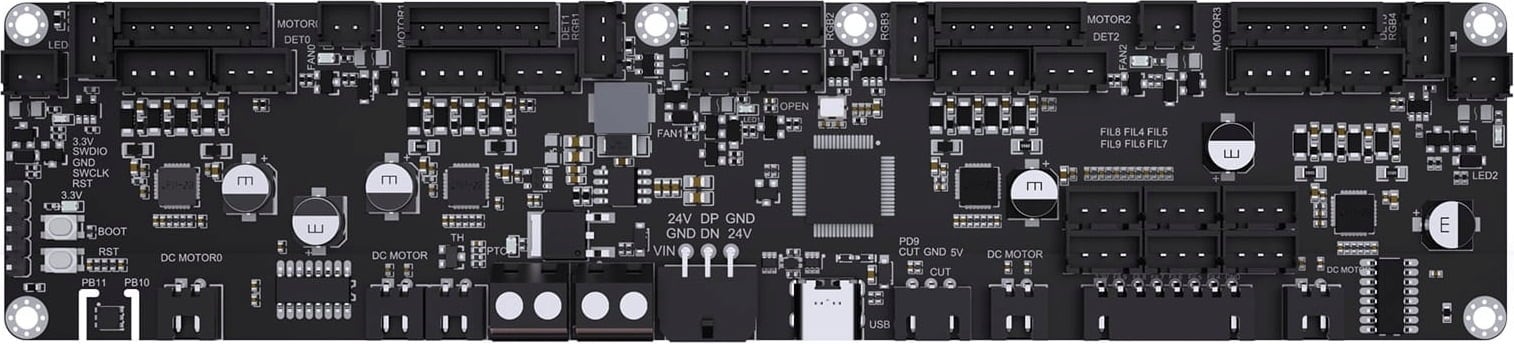

Høy presisjonsstyring med STM32G0B1RET6

Den integrerte STM32G0B1RET6 32-bit mikroprosessoren kjører ved 64 MHz og sørger for:

• ekstremt nøyaktige fargevekslinger og materialoverganger,
• rask responstid i sanntid,
• høy driftssikkerhet,
• stabil synkronisering av alle tilkoblede moduler.

Dermed får du full kontroll over din flerfargeenhet.

Modulært Plug-and-Print-design

Settet baseres på et gjennomgående modulsystem som gir deg full fleksibilitet. Hver modul er designet for å kunne kobles enkelt til – uten lodding, uten konfigurasjon, uten bry.

Utvidbar HUB for flere moduler

Ønsker du mer enn 4 eller 6 filamenter? Ingen problem. Den utvidbare HUB-en muliggjør kaskadering, slik at du kan ha 8, 12 eller 16 kanaler avhengig av oppsettet ditt. Det gjør systemet ditt allsidig og utvidbart.

Mer stabilitet med redundans

For maksimal kontroll tilbyr settet utvidede sikkerhets- og redundansfunksjoner:

• 6 + 6 endestopp-porter
• 4 + 4 driver-porter

Noen porter kan alternativt brukes for å bygge feilsikre systemarkitekturer. Samtidig bruk er ikke forutsatt, men overgang/backup støttes.

Alltid optimale utskriftsforhold

KMS PCB Kit sørger for at oppsettet alltid er klart under de beste forholdene:

► integrert HTU21D sensor: En høy-presisjons temperatur- og fuktighetssensor (±0,5 °C) overvåker kontinuerlig interne miljøverdier. Dette sikrer at filament og komponenter forblir i optimal stand.

► NTC-kobling for eksterne sensorer: En port for en NTC 100K temperatursensor tillater deg å registrere flere målepunkter – ideelt når du vil holde et nøyaktig øye med visse moduler.

► kraftige MOSFET-er: Støtter tilkobling av eksterne varmeenheter for aktiv filamentskålingssekking. Dette reduserer fuktighet, forhindrer tilstopping og øker utskriftssikkerheten.

Maksimal systemstabilitet

Dette kitet er designet for å kontinuerlig muliggjøre stabile, forstyrringsfrie fargeoverganger:

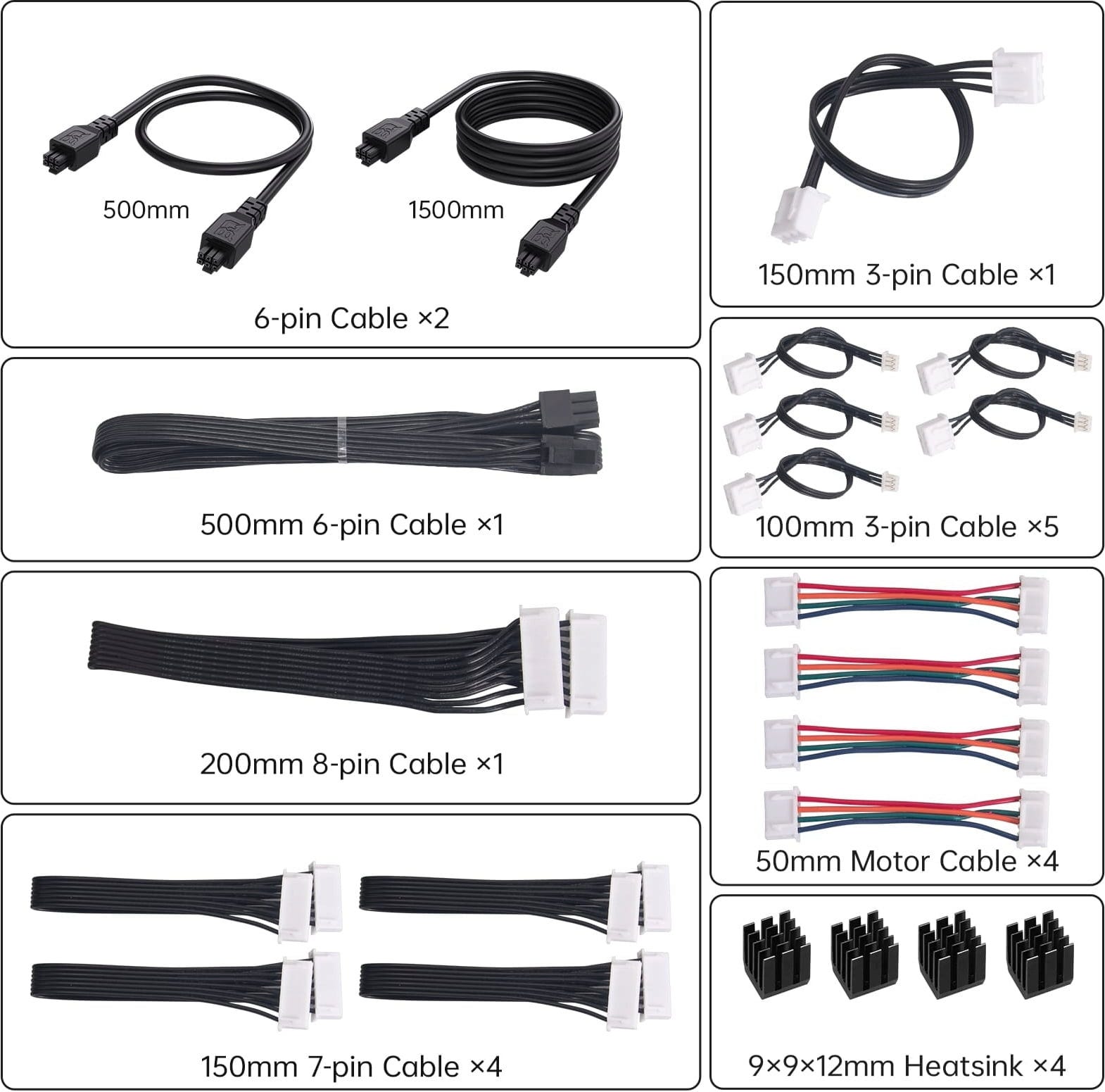

► redusert signalforstyrrelse: Skjermkabler med MX3.0 sørger for ren data- og energioverføring – for konsistente flerfargeutskrifter uten avbrudd.

► integrert, innovativt sensordesign: Distanskoding muliggjør nøyaktig filamentdeteksjon og forhindrer feilavlesninger under materialveksling.

► fire TMC2209 drivere om bord: Ultralett, stillegående drift av motorene dine med stabil momentkontroll. Dette gir smidig transportbevegelser og rene filamentvekslinger.

► Pålitelig utløser med Dual-Stage Buffer: Optoelektronisk signalbehandling over hele kjeden sikrer at hver kommando fanges nøyaktig og overføres stabilt.

Robust beskyttelse – langvarig ytelse

KMS PCB Kit benytter seg av en robust beskyttelsesarkitektur som pålitelig beskytter alle elektroniske komponenter:

► Beskyttelse mot feil polaritet: Innebygd reverseringsbeskyttelse forhindrer skader fra feil tilkoblede strømkilder. Dermed forblir systemet beskyttet selv ved utilsiktede kablingfeil.

► ESD-beskyttelse: Spesielle ESD-kretser beskytter sensitive komponenter mot elektrostatisk utladning som kan oppstå ved inn- eller utkobling av moduler.

Denne doble beskyttelseslaget øker levetiden til hele systemet betydelig og sikrer at ditt multifarge-oppsett fungerer pålitelig selv i kontinuerlig bruk.
